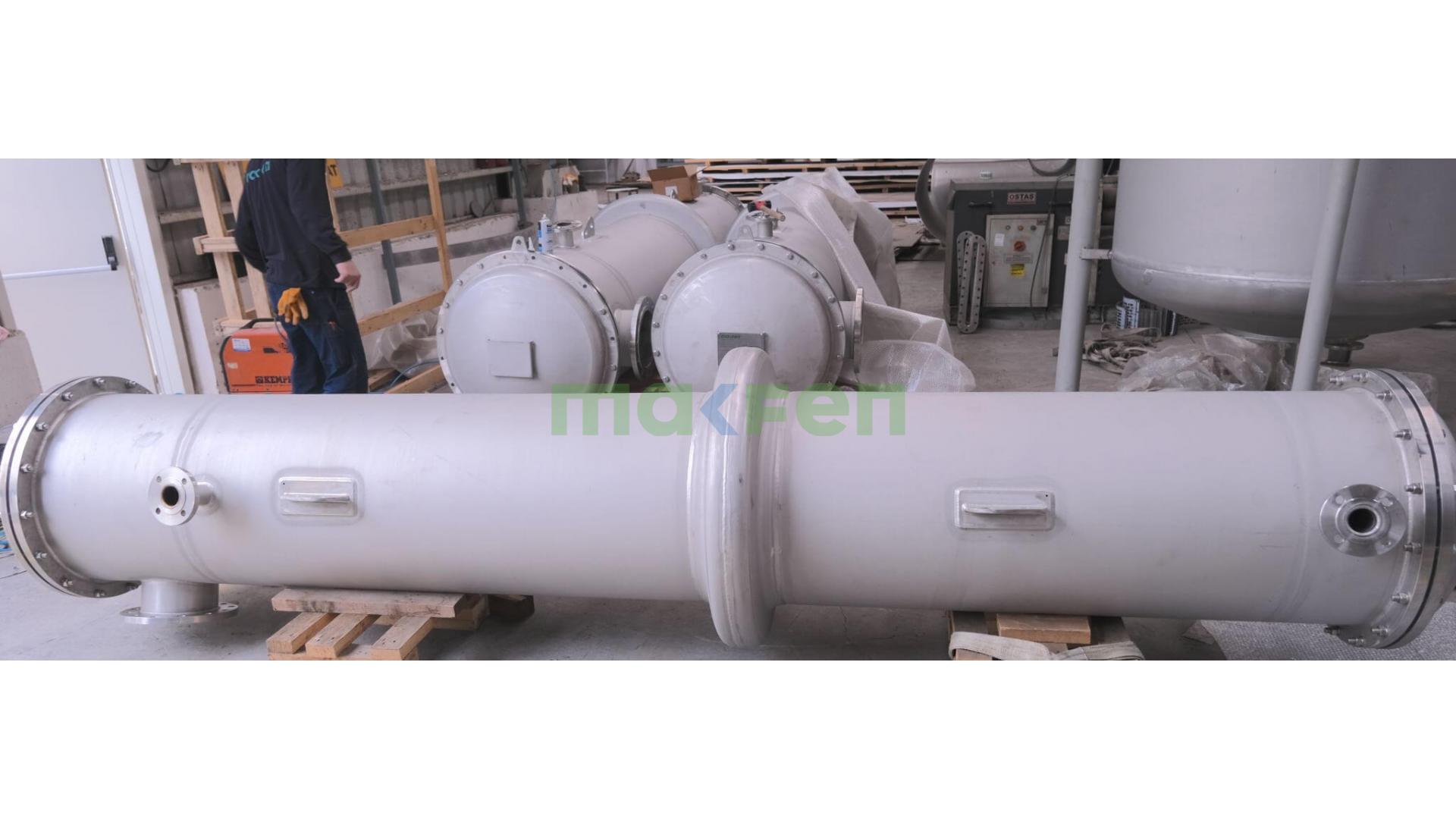

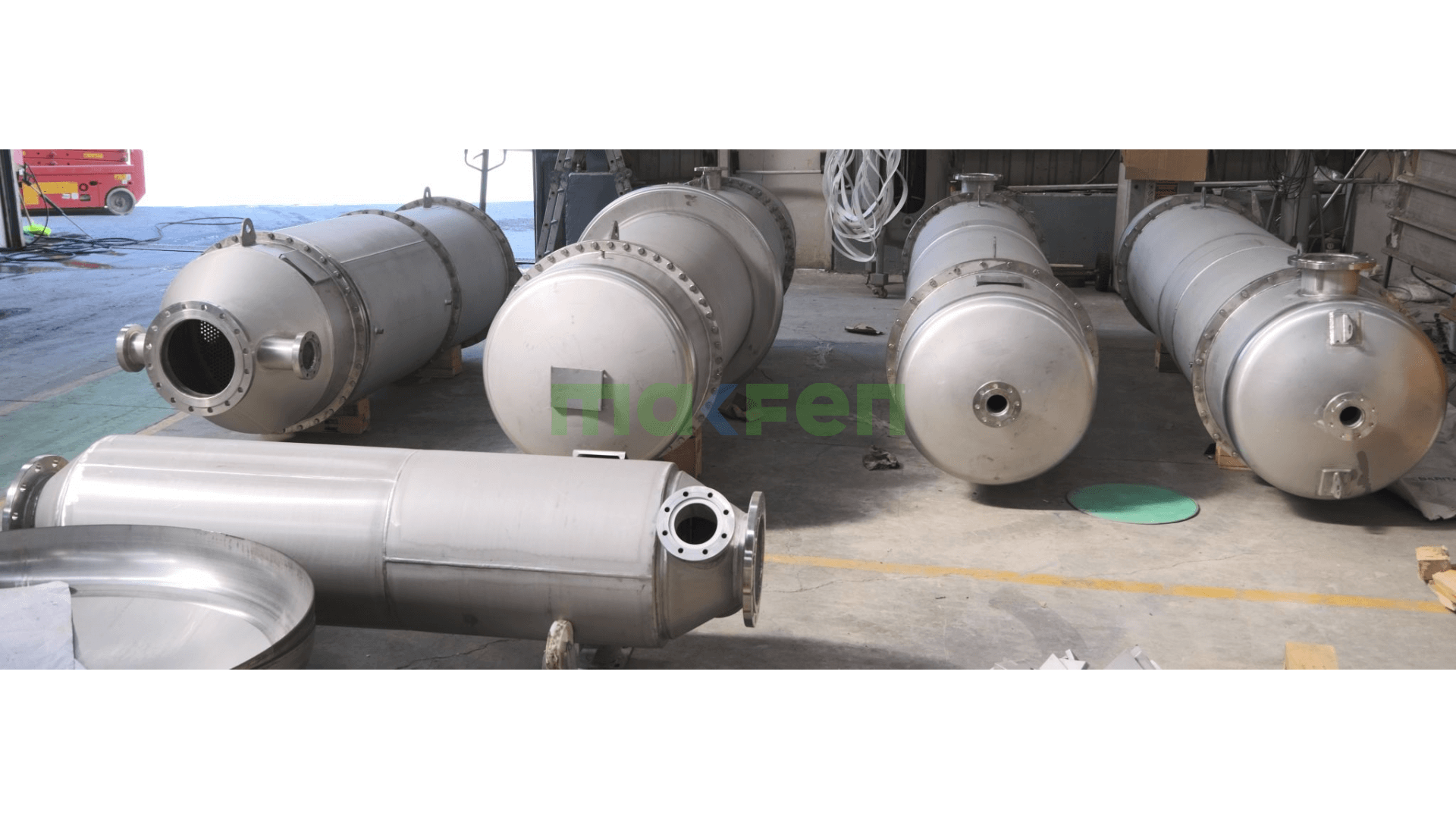

BORULU EŞANJÖR

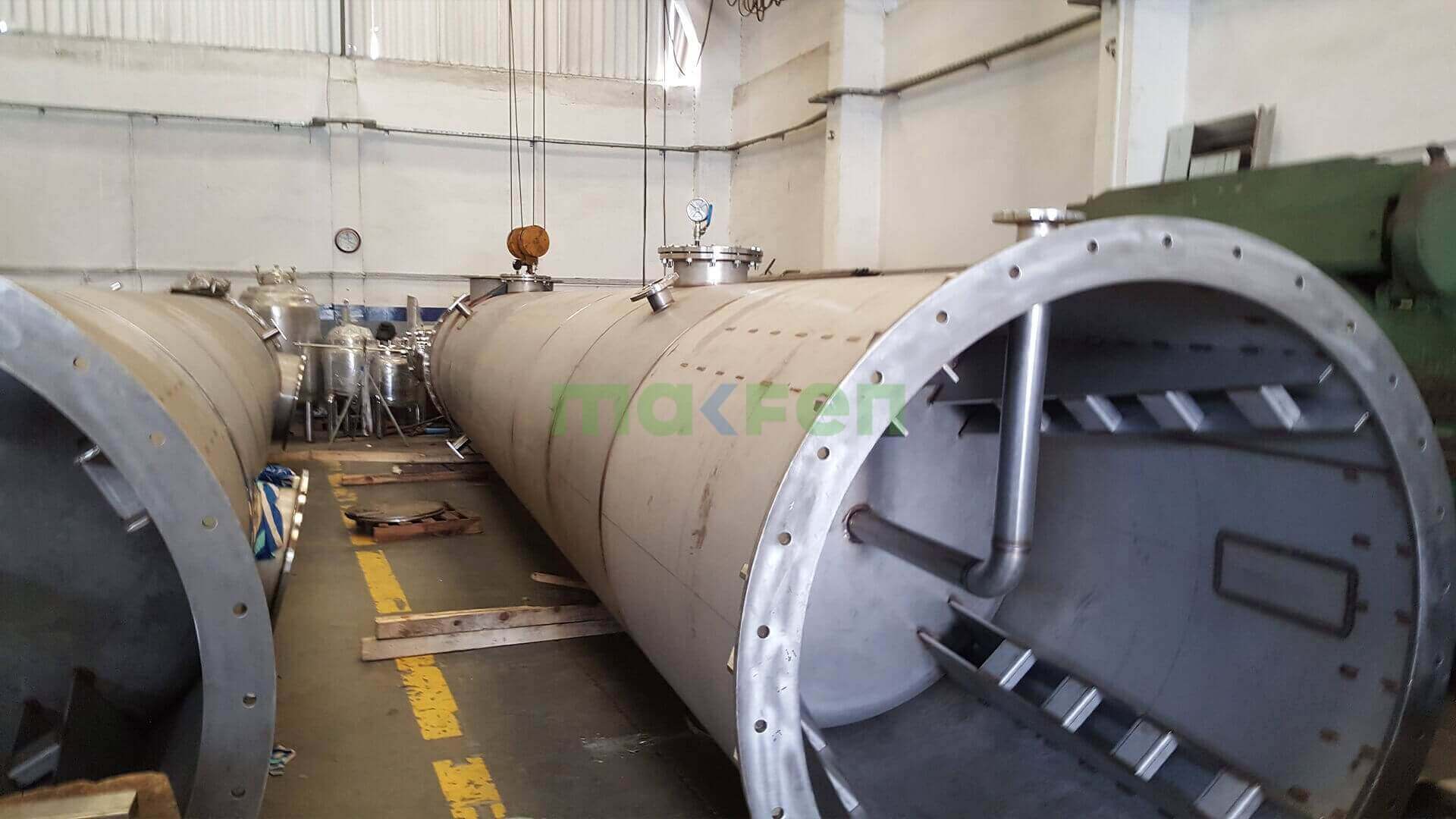

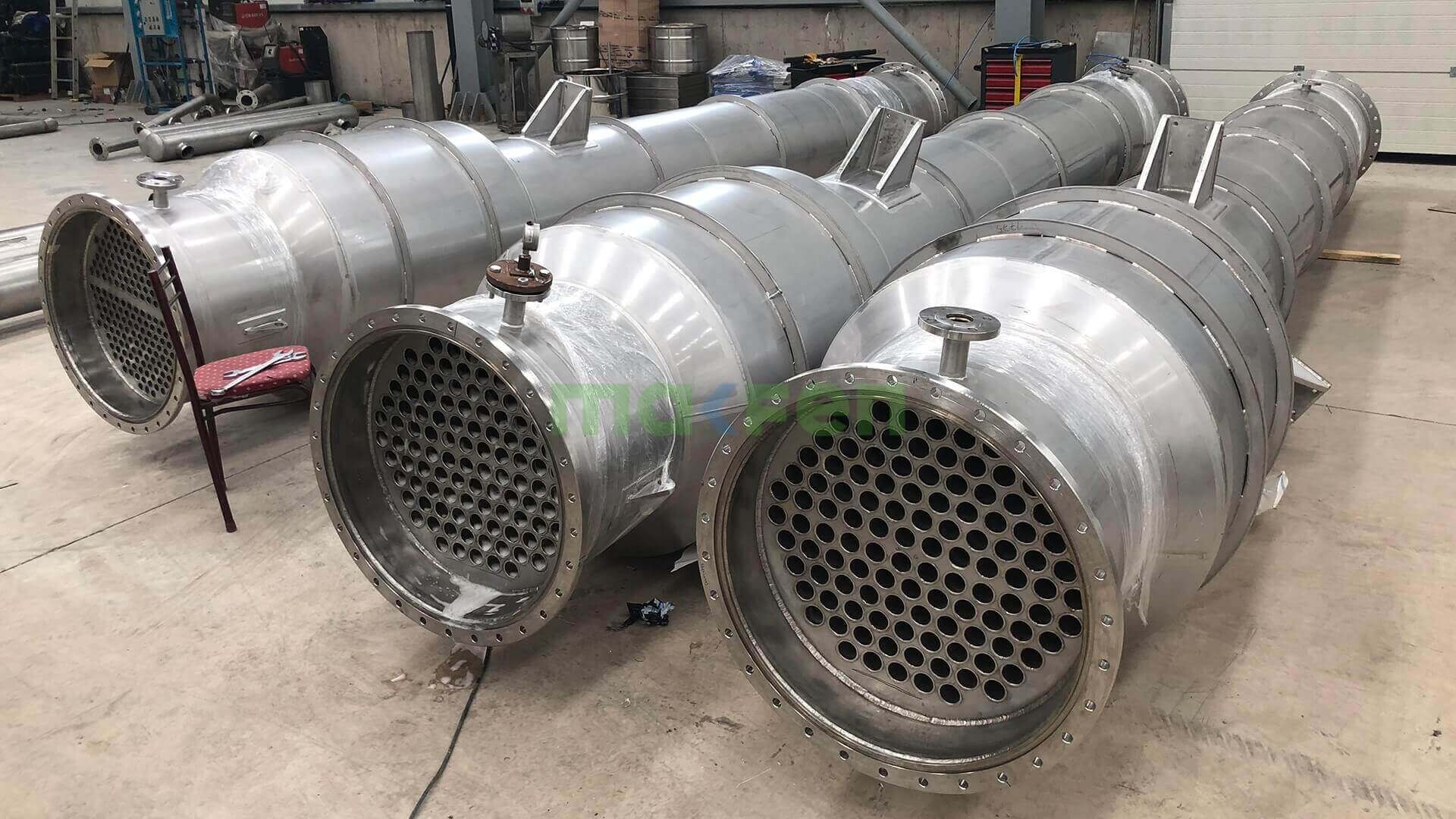

Borulu eşanjör (gövde-borulu ısı değiştirici), iki akışkan arasında ısıyı akışkanlar birbirine karışmadan aktaran ve endüstride en yaygın kullanılan eşanjör tipidir. Makfen, borulu eşanjörleri proses verilerinize göre tasarlar; malzemeyi, boru demeti yapısını ve bağlantıları uygulamaya göre seçer. Sağlam yapısı ile yüksek basınç ve sıcaklığa dayanımı sayesinde kimya, petrokimya, gıda, ilaç, kozmetik ve denizcilik gibi sektörlerde yaygın olarak kullanılır.

Borulu Eşanjör Nedir, Nasıl Çalışır?

Borulu eşanjörde akışkanlardan biri boru demetinin içinden, diğeri gövde tarafından, yani boruların dışından akar; ısı boru cidarı üzerinden aktarılır. Farklı fazlardaki akışkanlar arasında kullanılabilir: sıvı-sıvı, su-yağ, su-gaz (hava, azot vb.), buhar-su, buhar-yağ, buhar-gaz, yağ-yağ ve yağ-gaz.

Boru demeti yapısına göre borulu eşanjörler genel olarak düz borulu ve U borulu olarak sınıflandırılır. Tasarımda belirleyici olan; akışkanların özellikleri, debileri ve sıcaklıkları ile akışkanların eşanjör içinde geçirdiği hal değişimleridir (yoğuşma, buharlaşma vb.).

Malzeme Seçenekleri

Borulu eşanjörler ağırlıklı olarak AISI 316L paslanmaz çelikten imal edilir. Prosese göre karbon çelik, AISI 304L paslanmaz çelik, dubleks paslanmaz çelik ve Hastelloy (nikel alaşımı) da kullanılır; boru demeti gerektiğinde bakır veya pirinç borudan yapılabilir.

Borulu Eşanjör Boru Demeti ve Gövde Bilgileri

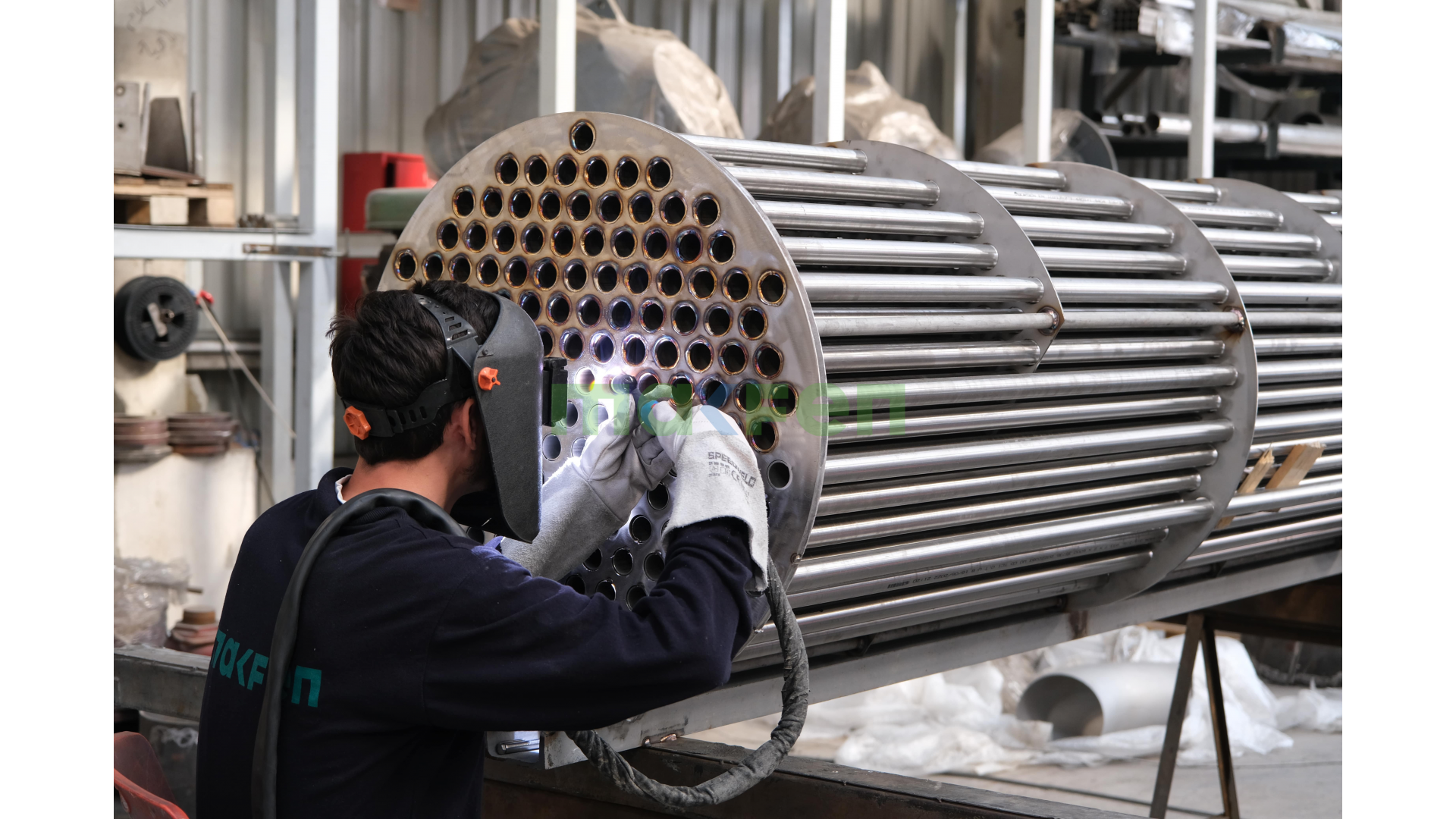

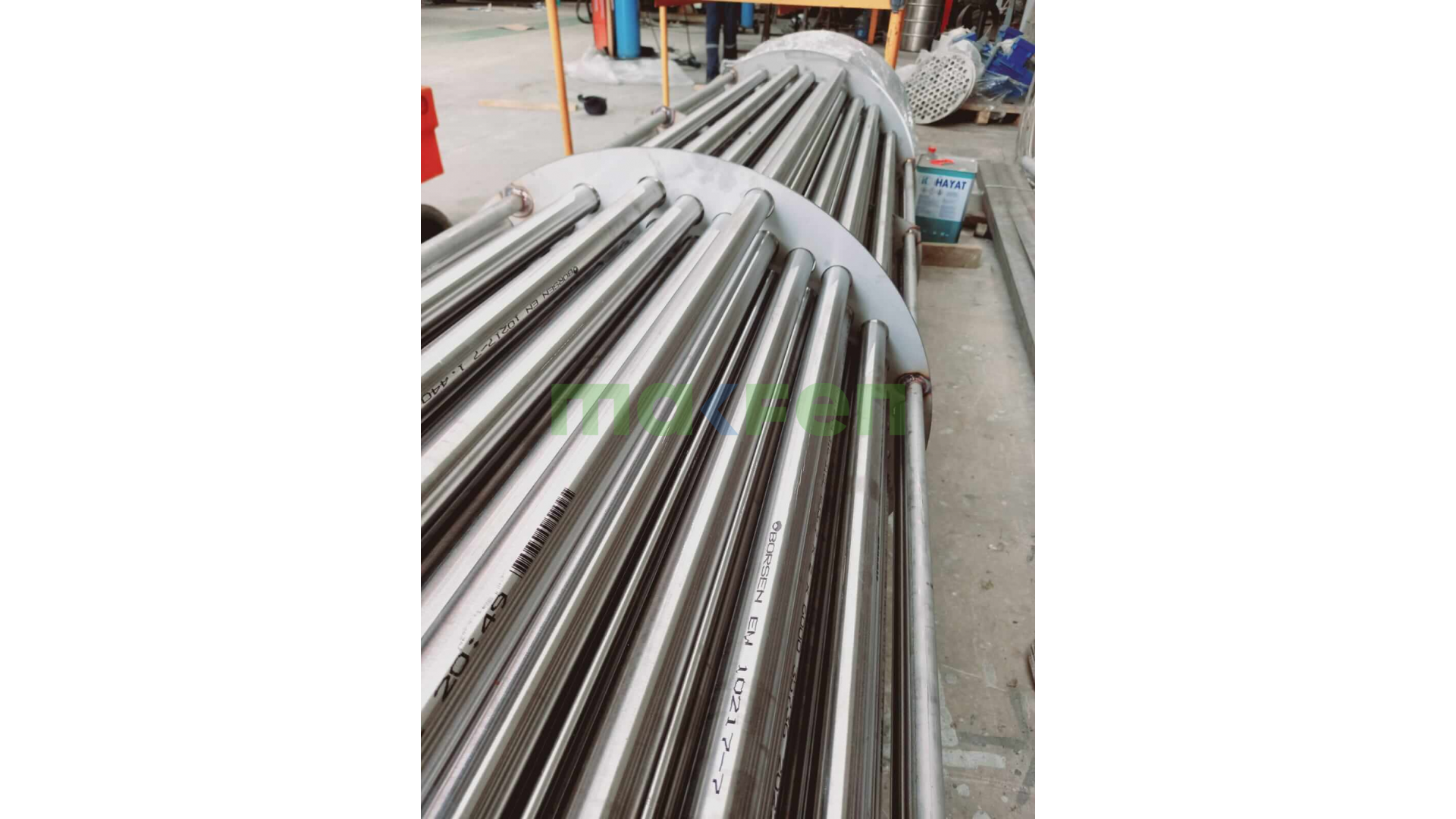

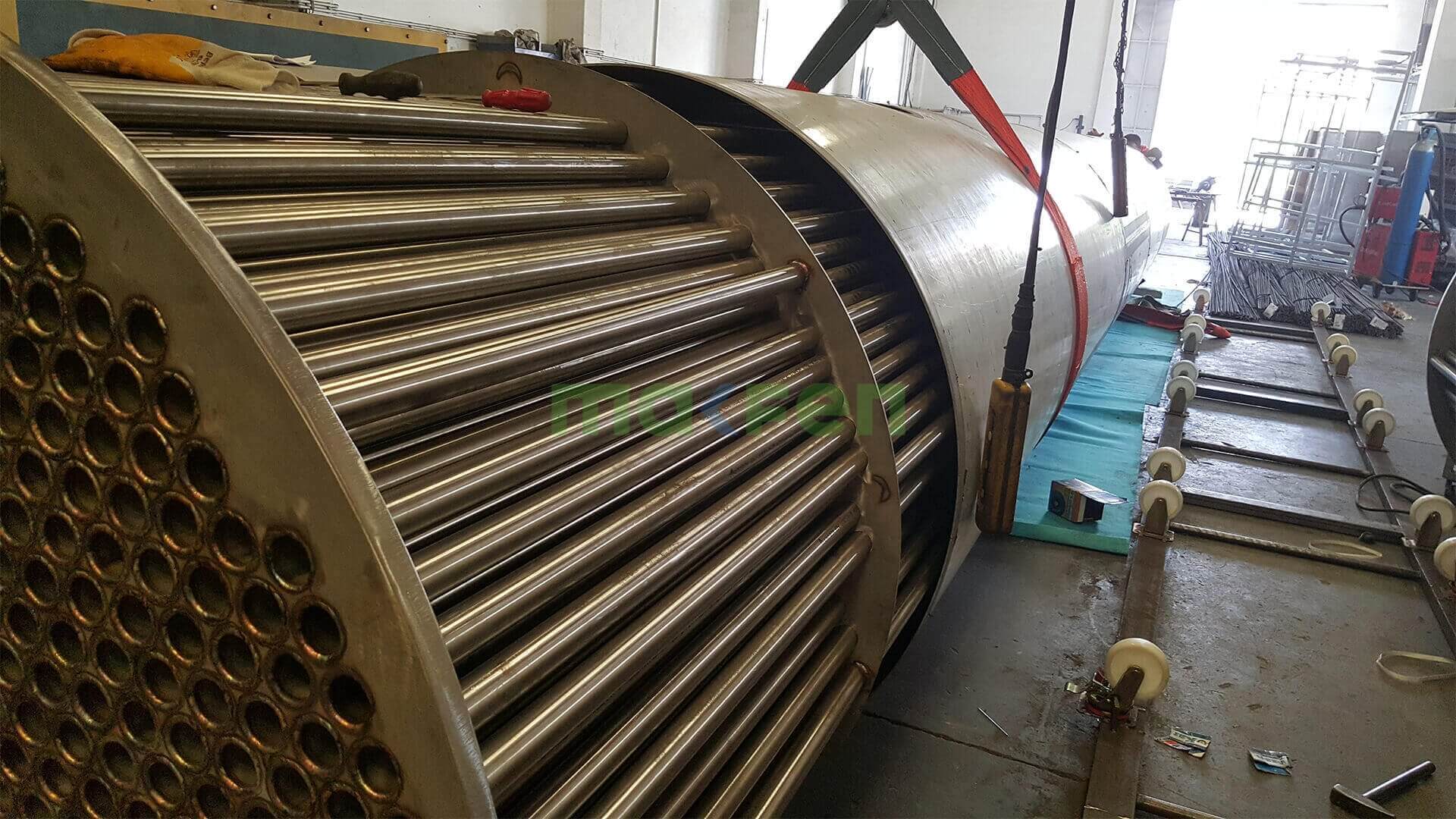

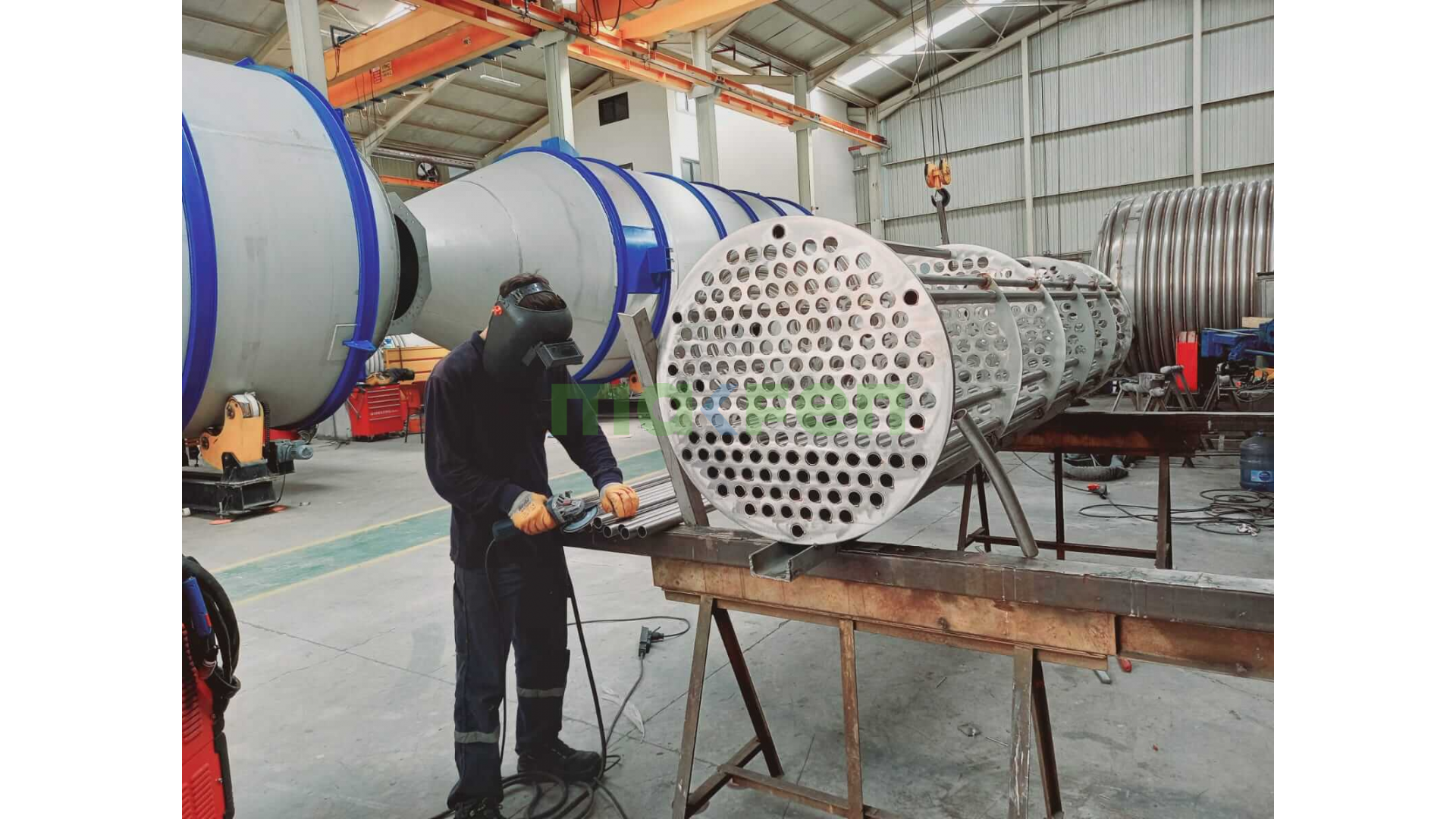

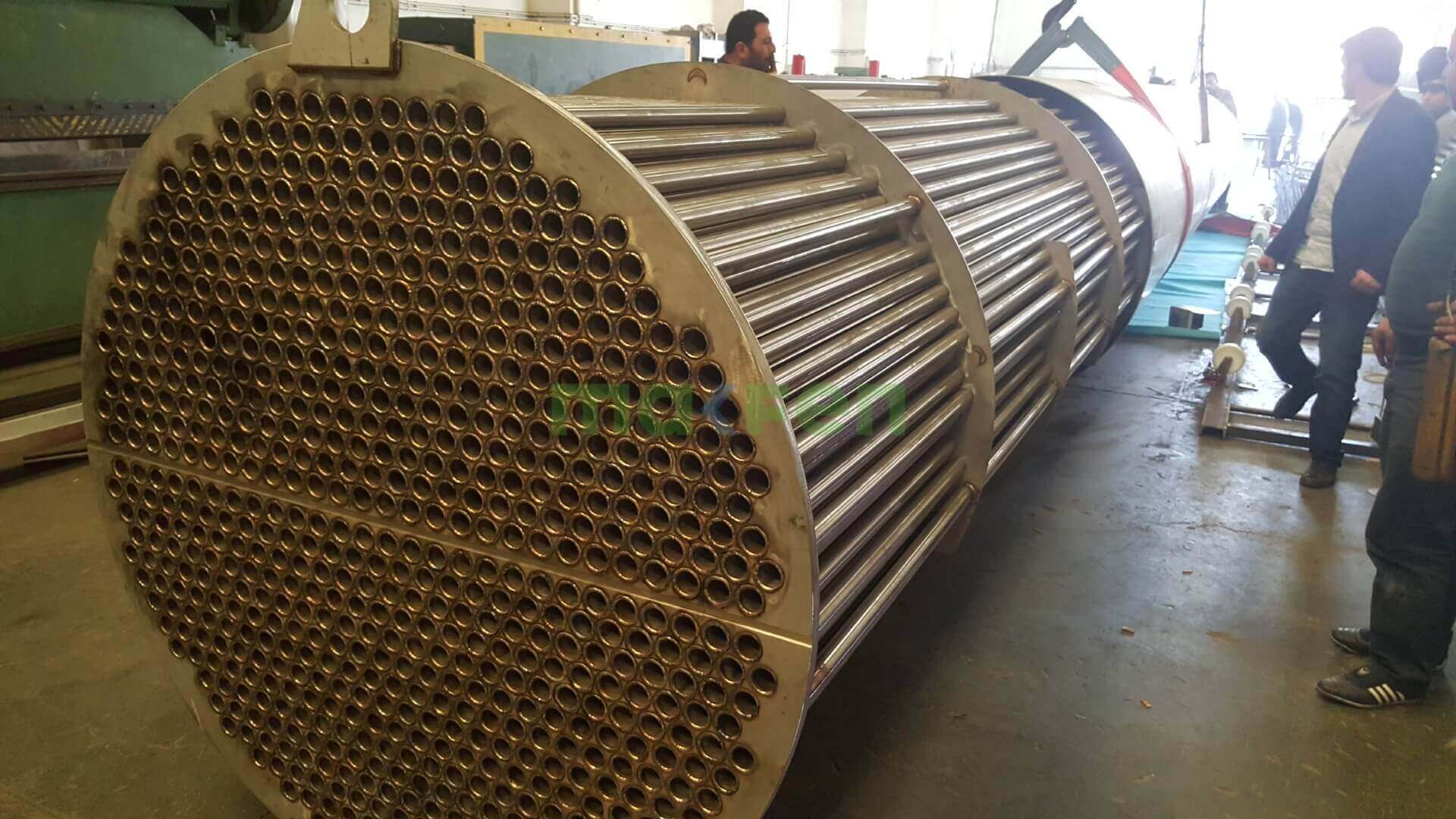

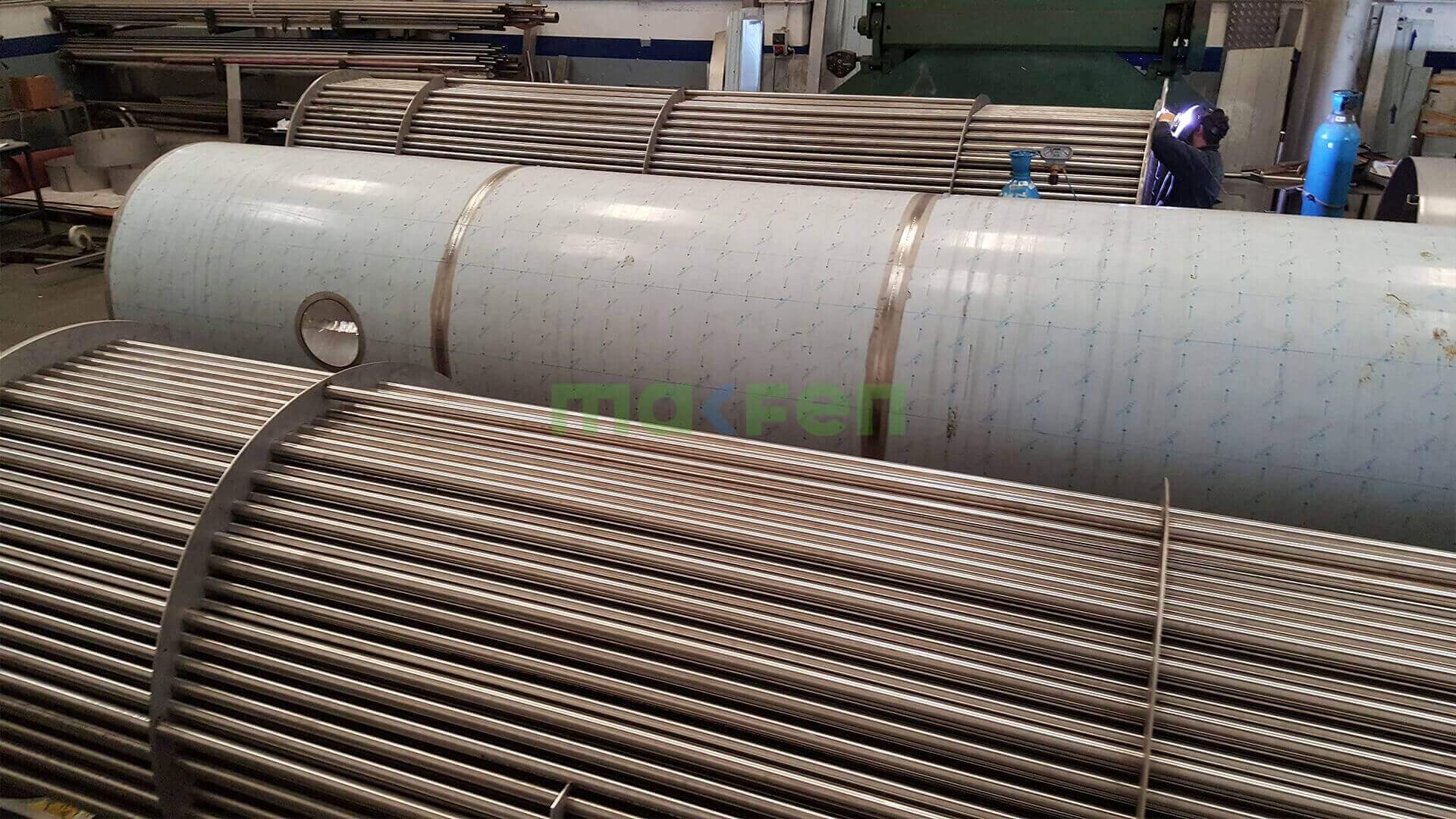

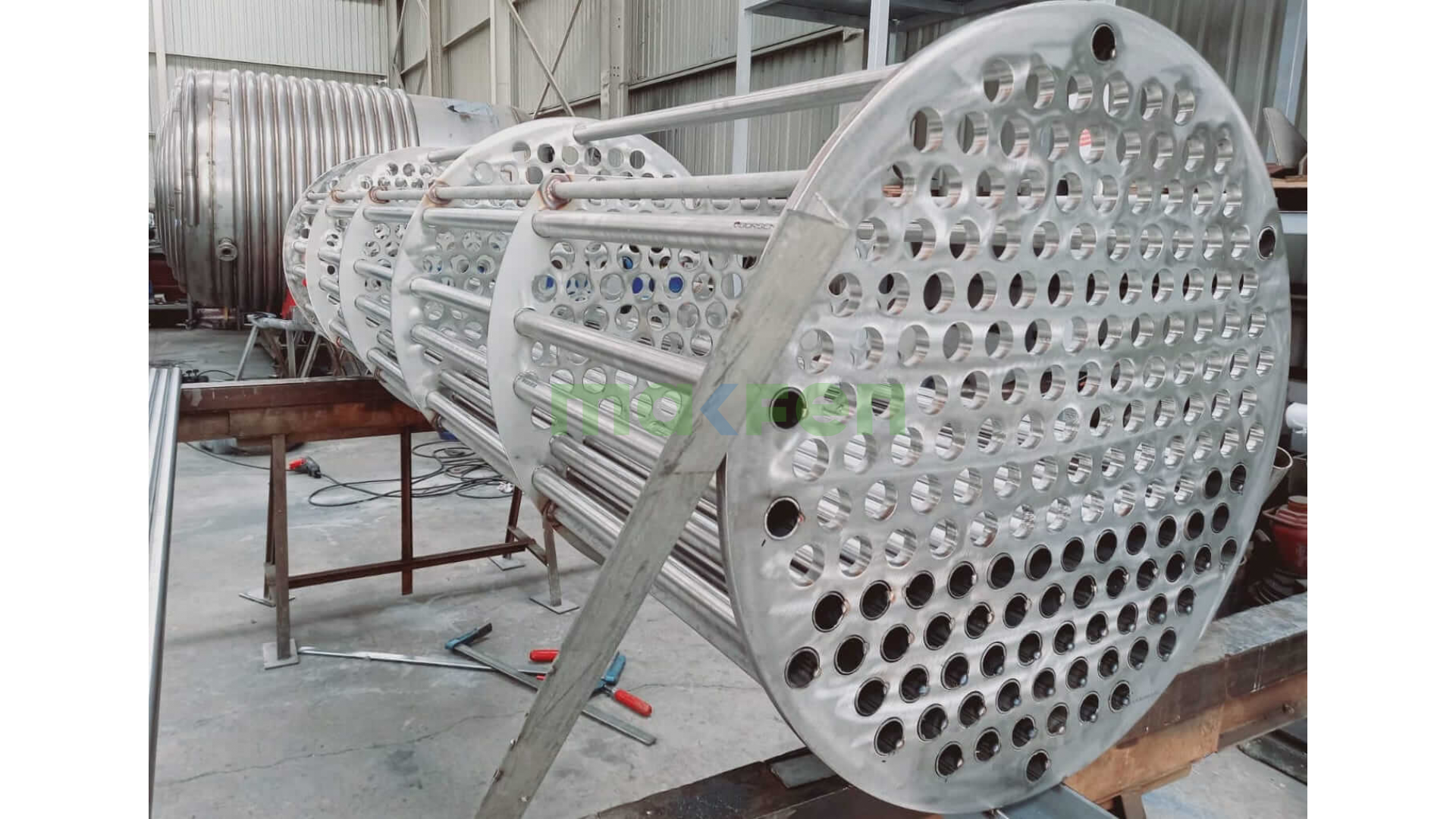

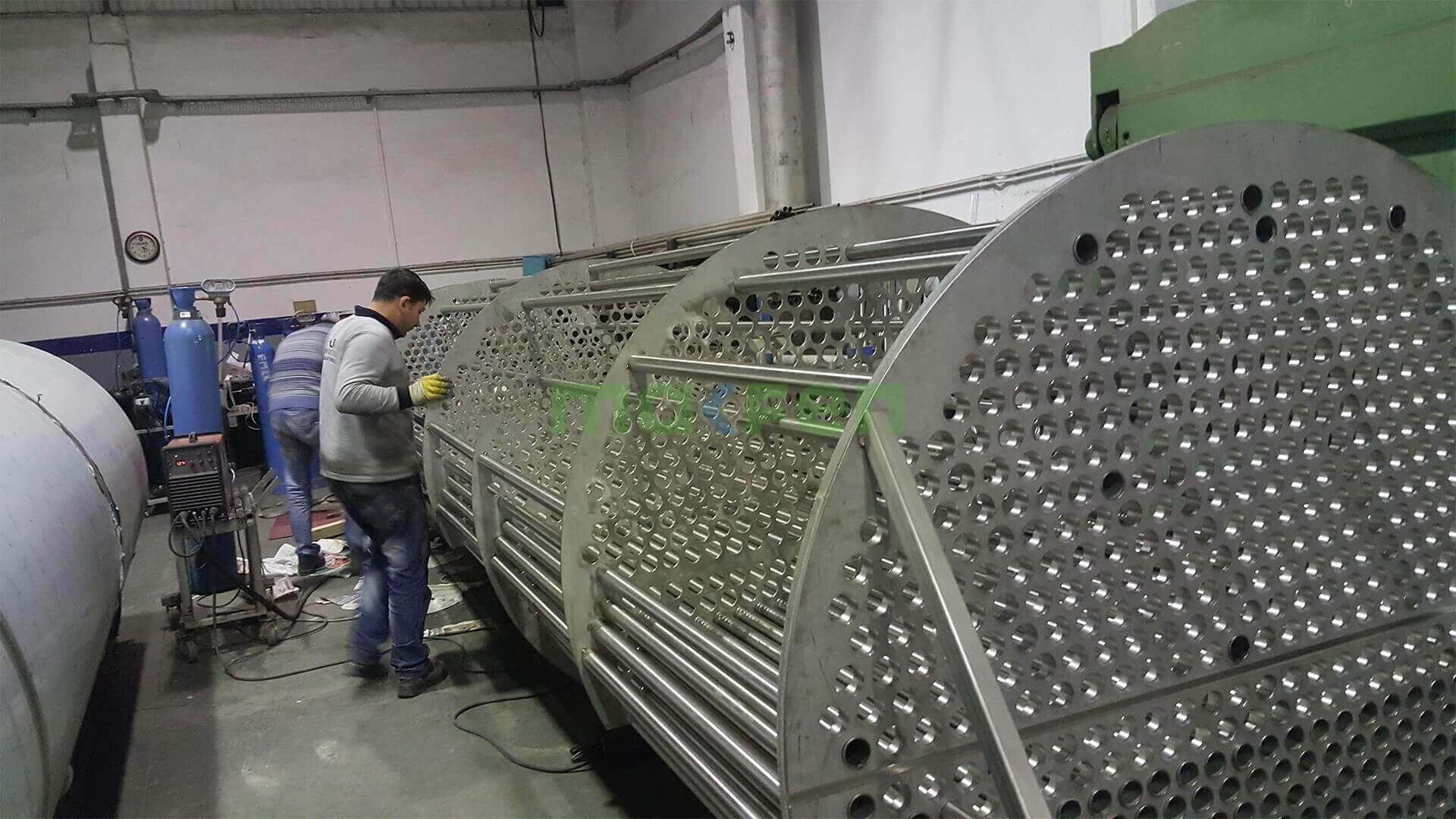

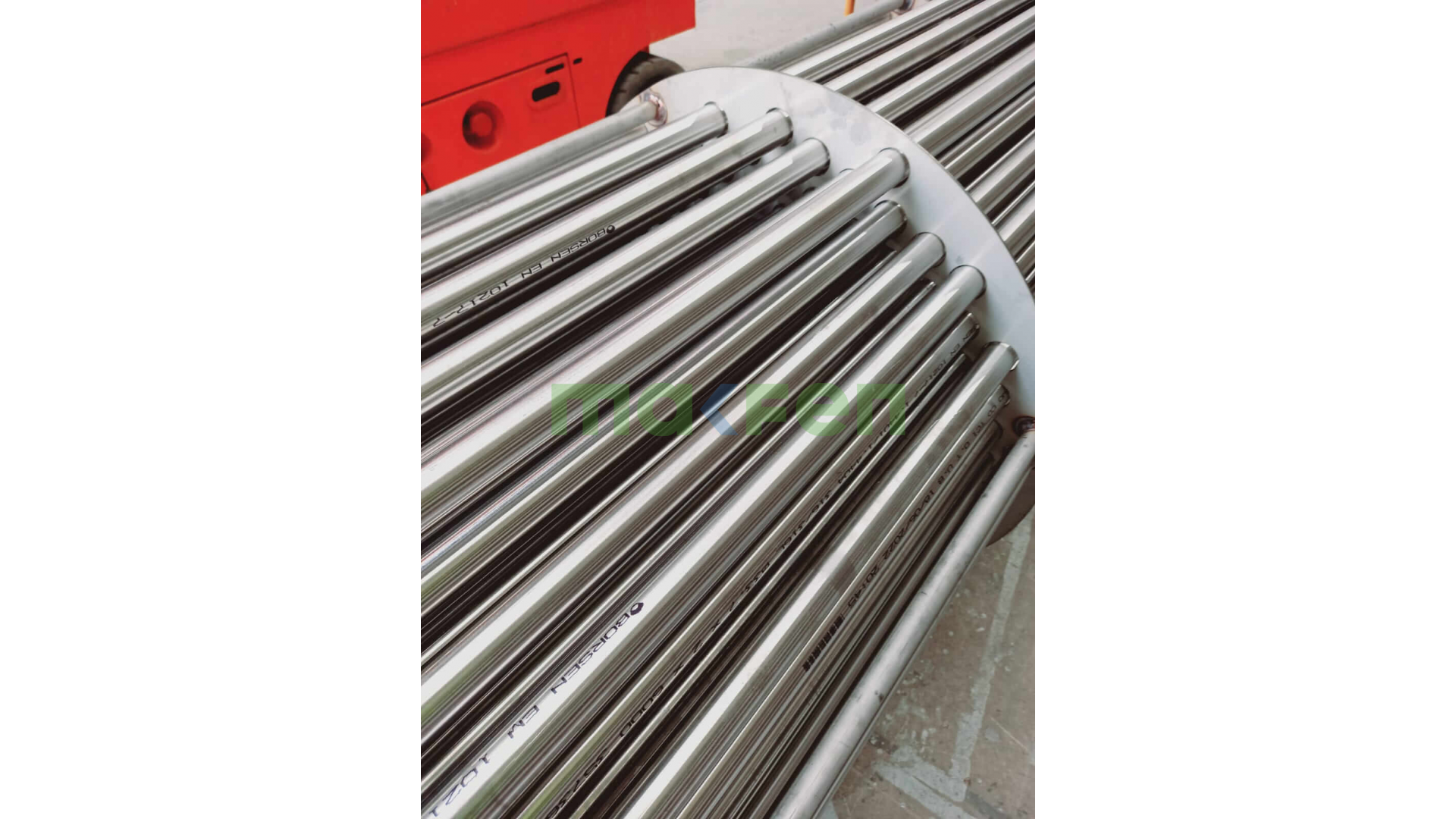

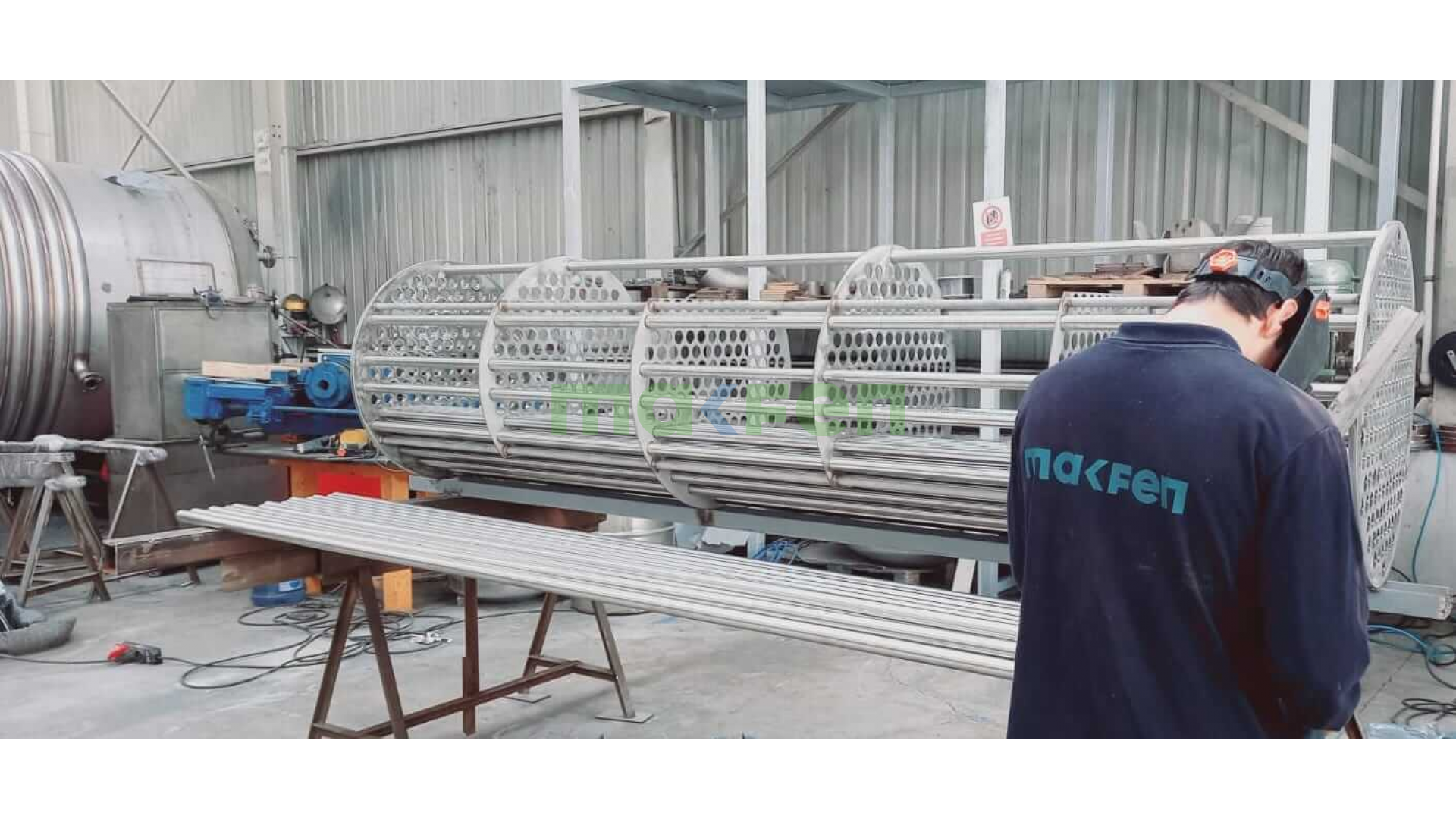

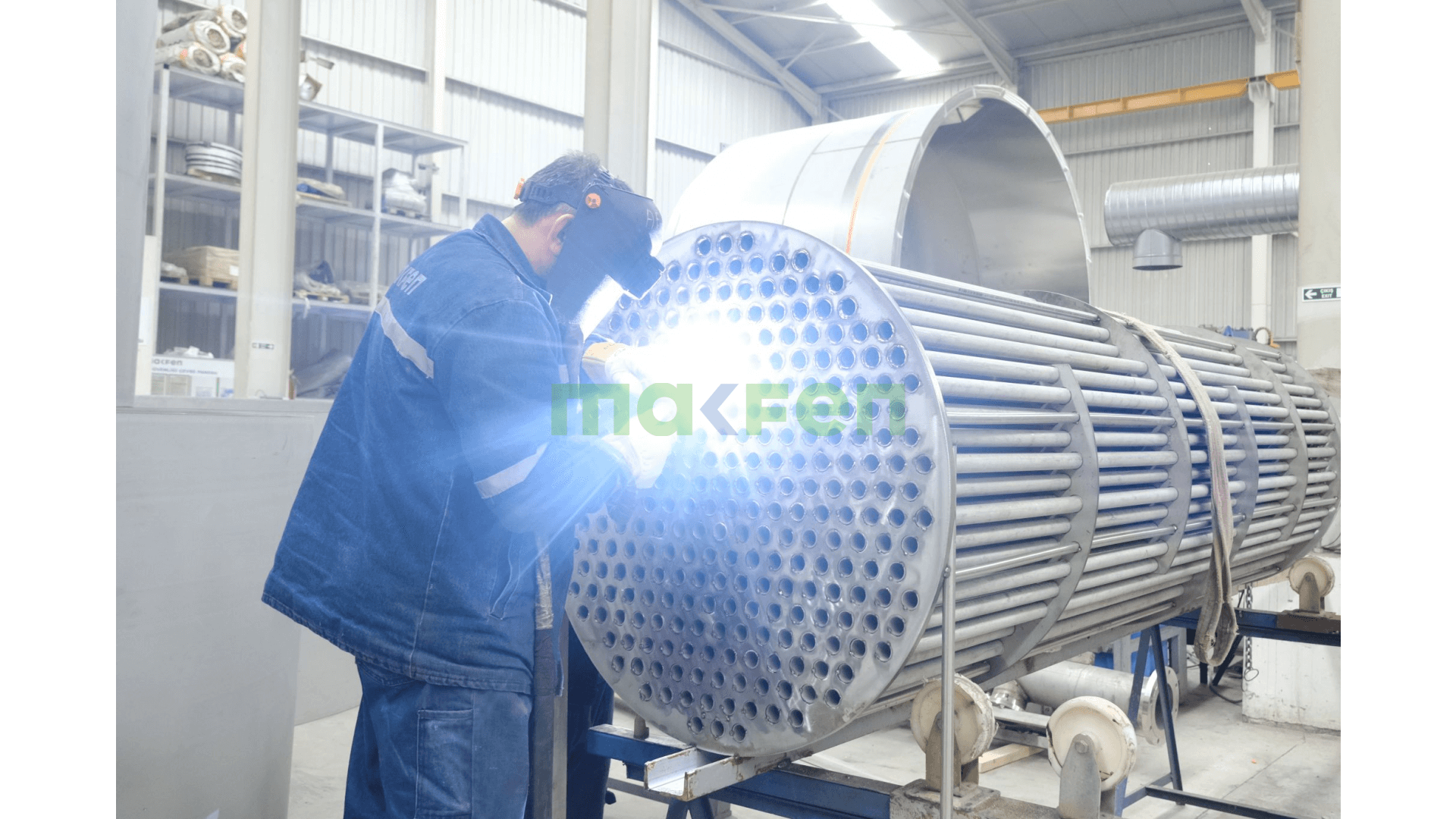

Boru demetleri, müşteri talebi ve proses bilgilerine göre karbon çelik, paslanmaz çelik, bakır veya pirinç borudan imal edilir. Boru çapları 8 mm ile 42,4 mm arasında değişir ve akışkanların özelliklerine, debisine ve kirlenme eğilimine göre belirlenir. Düz veya U borulu olarak tasarlanan boru demetlerinde, en sık karşılaşılan sorunlar olan kireçlenme ve korozyon göz önünde bulundurulur.

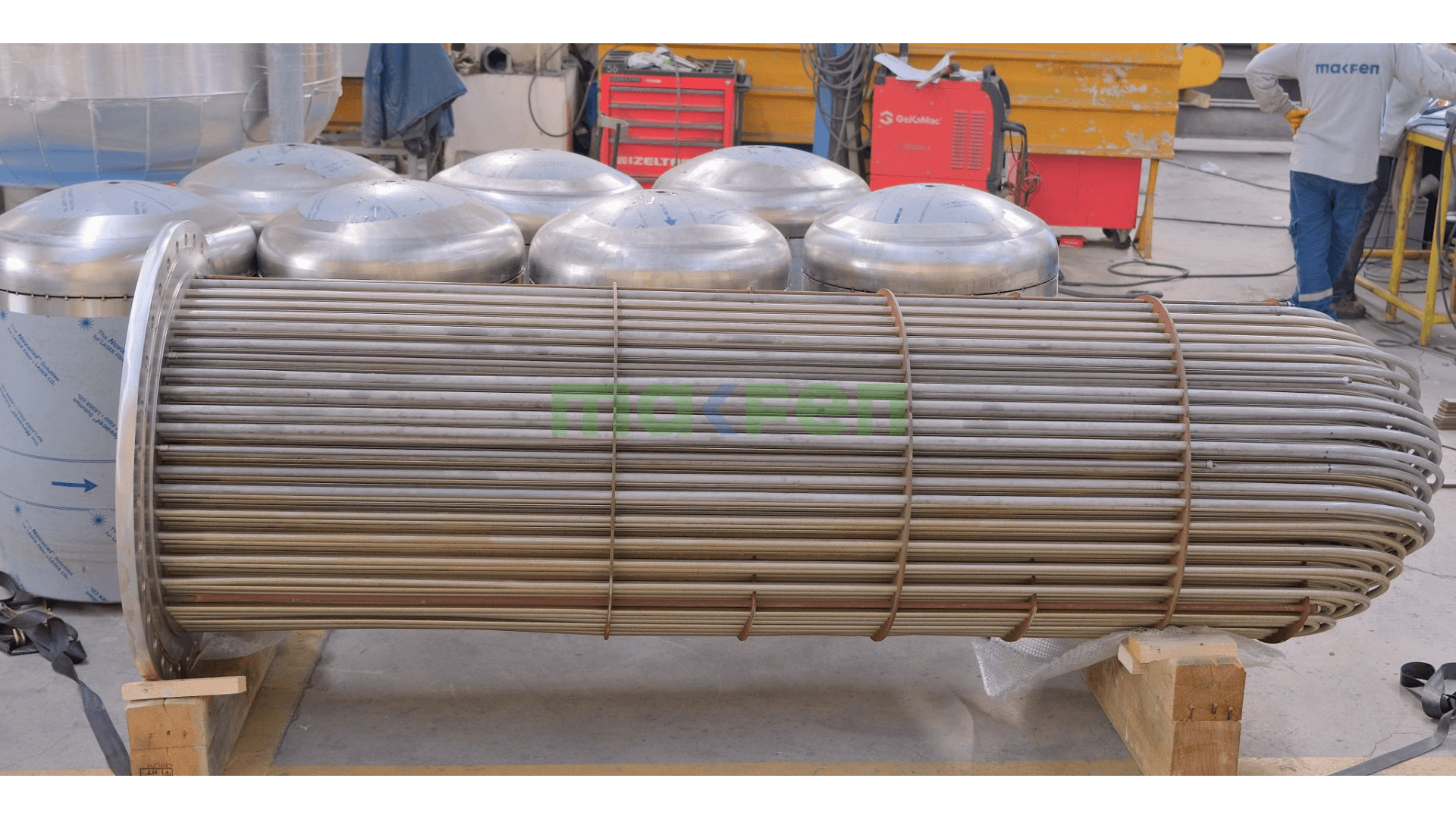

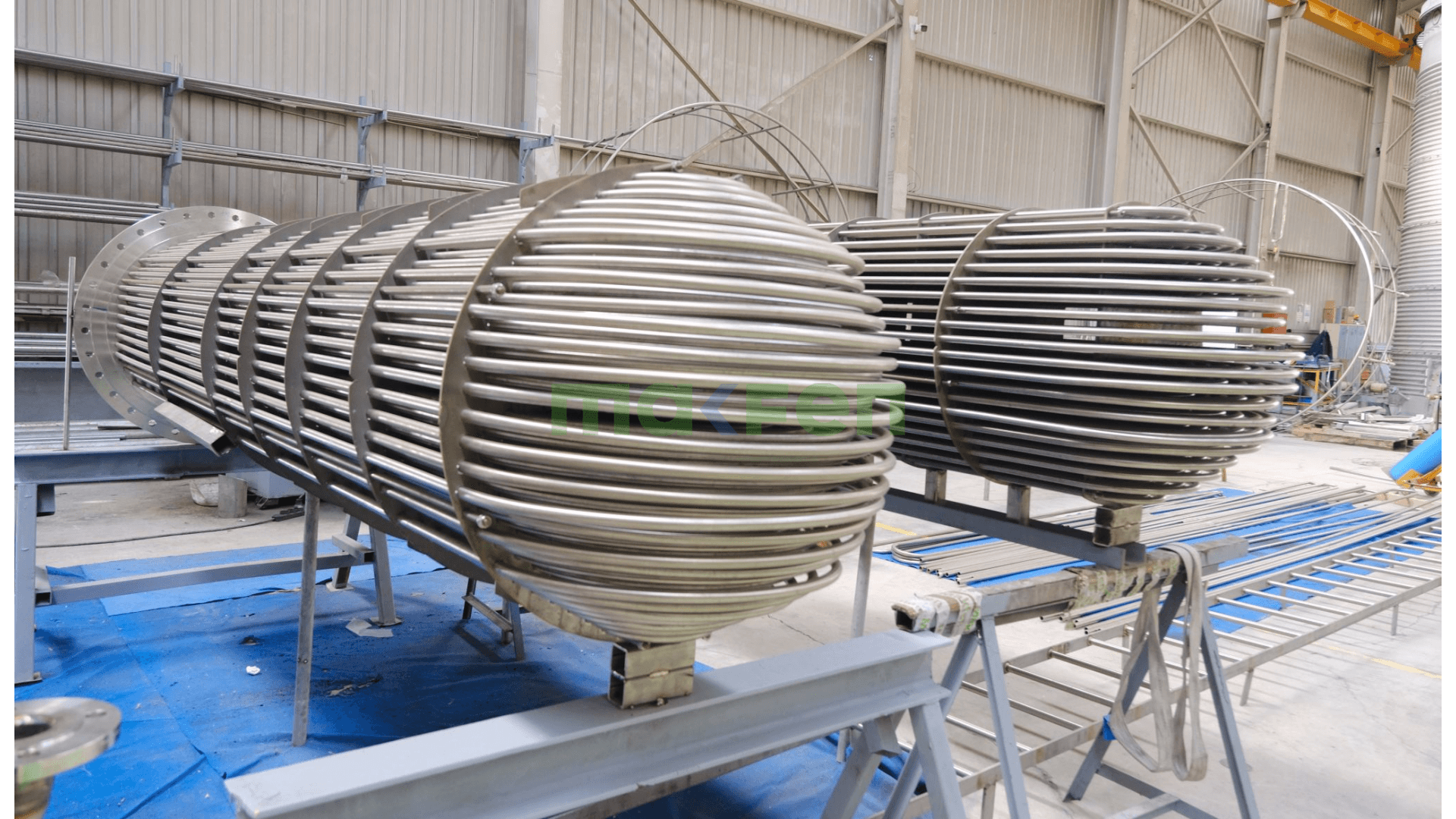

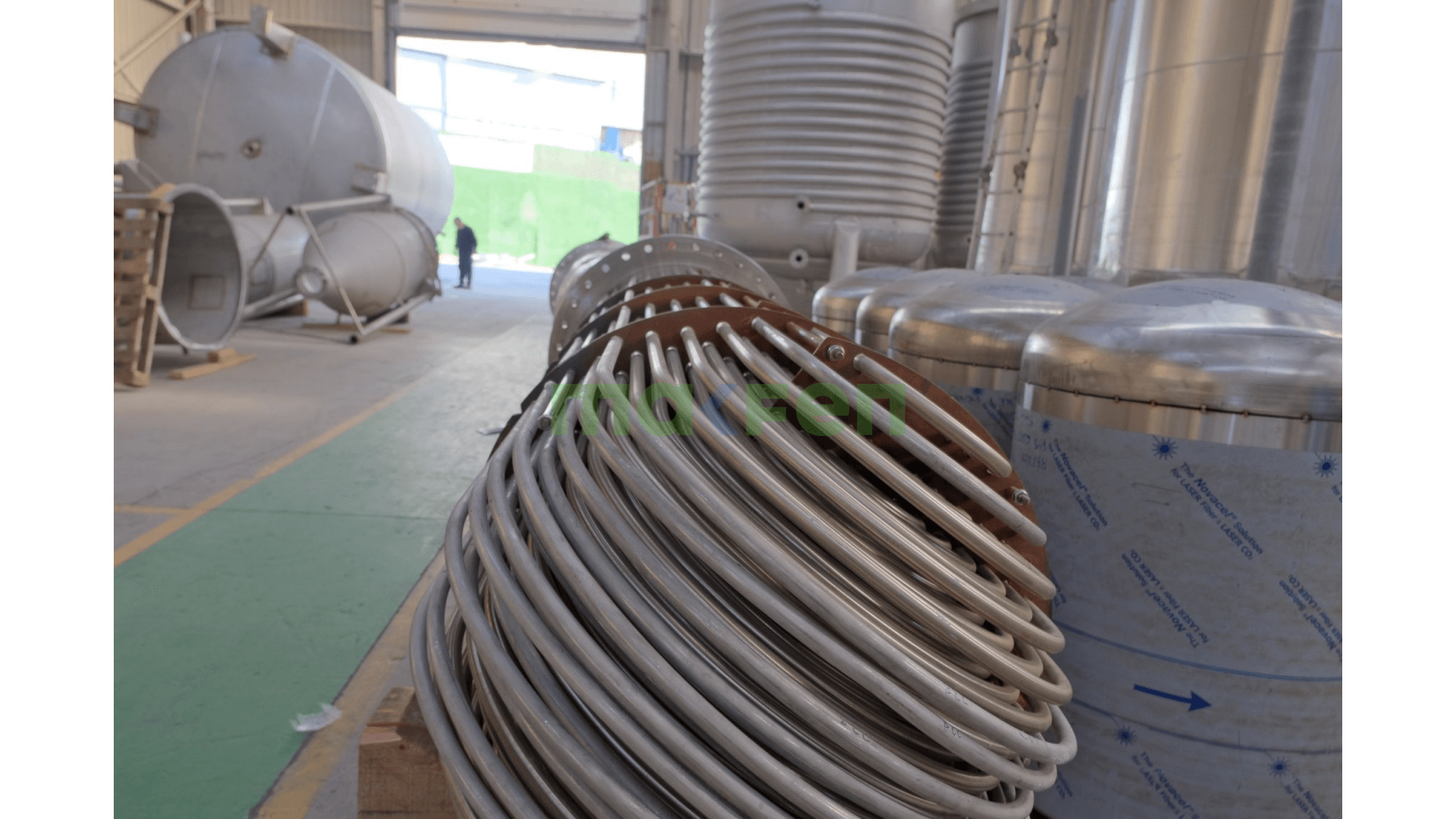

• U borulu eşanjör: Buharlı sistemlerde tercih edilir; U formundaki borular ısıl genleşmeyi serbestçe karşılar.

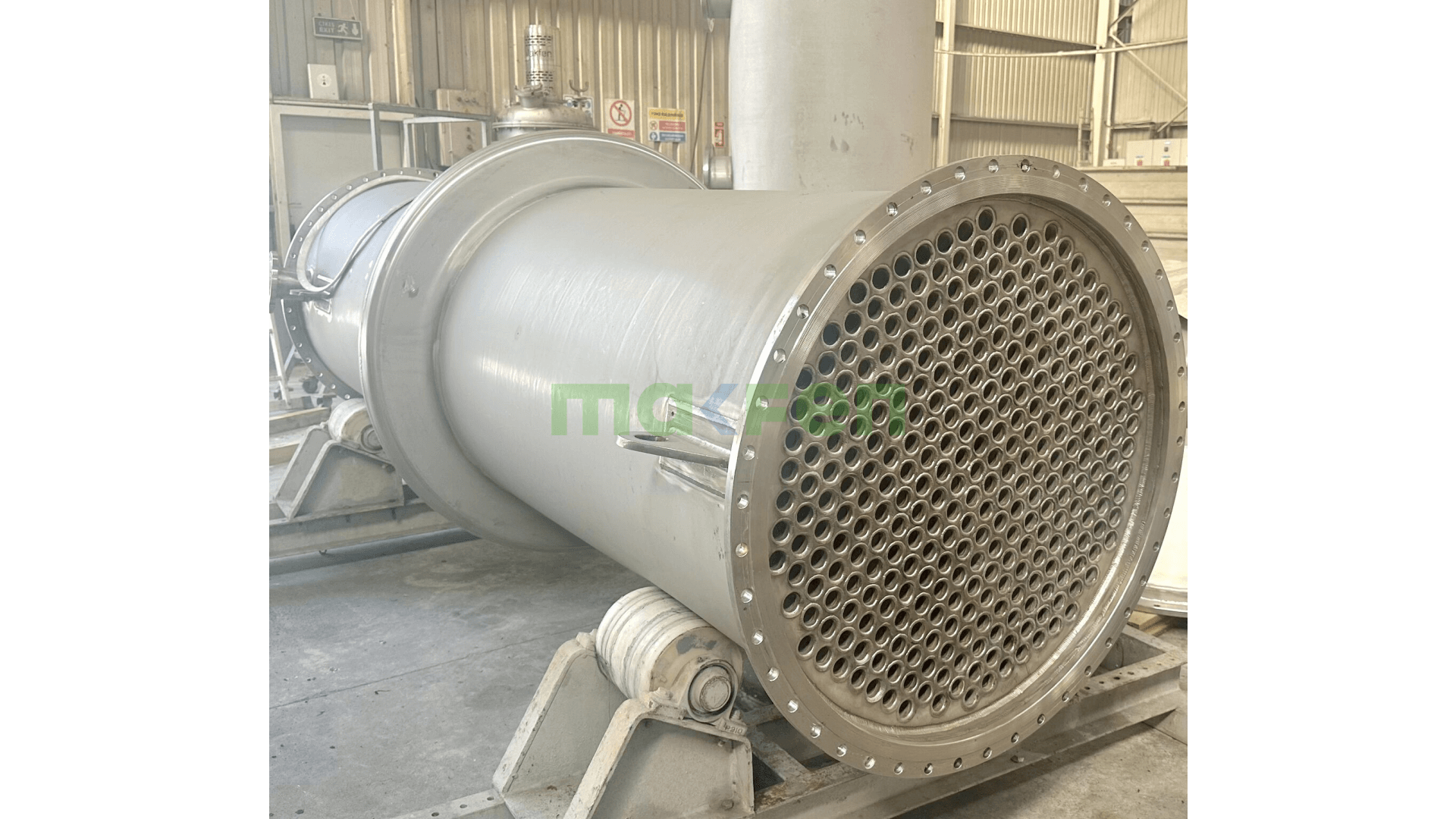

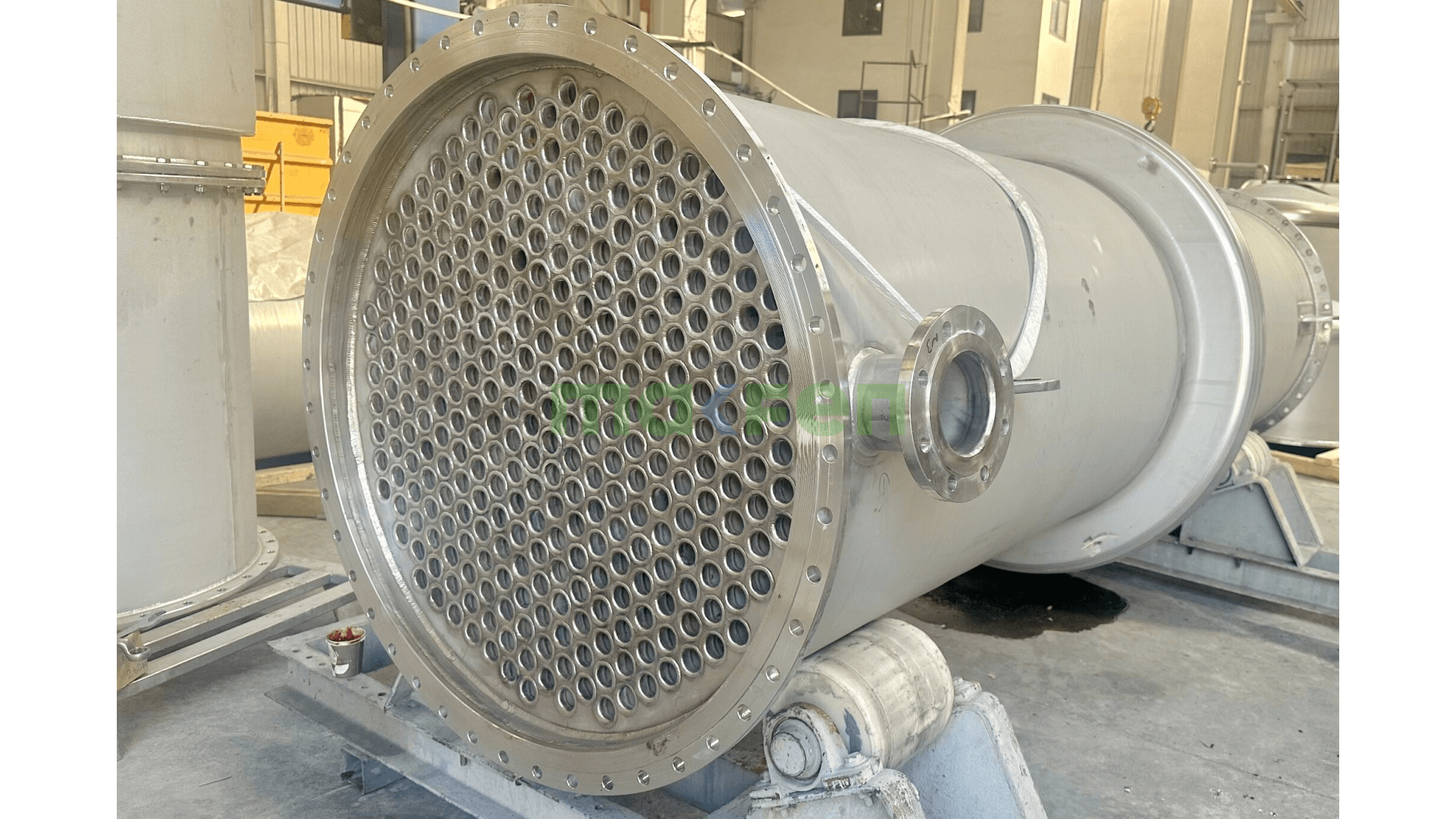

• Düz borulu eşanjör: Yağ sistemlerinde genellikle bir tarafı sabit, diğer tarafı yüzer (gezer) aynalı düz borulu yapı tercih edilir. Boruların içi mekanik olarak kolayca temizlenebilir.
• Sızdırmazlık: Düz borulu sistemlerde akışkana ve sıcaklığa uygun conta seçimi önemlidir.

Borulu Eşanjör Kullanım Alanları

Borulu eşanjörler başta tekstil, gemi ve gıda sektörleri olmak üzere ısıtma, soğutma veya ısı geri kazanımı gereken tüm tesislerde kullanılır. Buhar, kızgın yağ veya kızgın su kazanı bulunan işletmelerde kullanma suyu, sıcak su ve düşük basınçlı buhar ihtiyacının karşılanmasında ekonomik bir çözümdür. Enerji geri kazanım uygulamalarında, tekstil sektöründe ve atık su ısı geri kazanım sistemlerinde, temizlenebilirlik dikkate alınarak seçilen düz veya U borulu eşanjörler işletmeye kolaylık sağlar.

Makfen Borulu Eşanjör İmalatının Özellikleri

• Proses verilerine göre ısıl ve mekanik tasarım
• Düz borulu (sabit veya yüzer aynalı) ve U borulu boru demeti seçenekleri
• Akışkana uygun malzeme: AISI 304L/316L, karbon çelik, dubleks paslanmaz çelik, Hastelloy, bakır, pirinç
• Basınçlı ekipmanlarda PED 2014/68/AB direktifine uygun, AD 2000-Merkblatt veya EN 13445 esaslı tasarım
• Sertifikalı malzeme kullanımı ve EN ISO 3834-2 kapsamında kaynak kalite yönetimi
• Hidrostatik basınç testi ve muayene raporları
• Bakım ve temizlik için sökülebilir boru demeti seçeneği
• Teknik çizimler, malzeme sertifikaları, işletme ve bakım dokümantasyonu

Borulu Eşanjör Hakkında Sıkça Sorulan Sorular

Borulu eşanjör nedir?

Bir gövde ve içindeki boru demetinden oluşan, iki akışkan arasında akışkanlar birbirine karışmadan ısı aktaran ısı değiştiricidir.

Borulu eşanjörler nerelerde kullanılır?

Kimya, petrokimya, gıda ve içecek, ilaç, kozmetik, tekstil ve denizcilik sektörlerinde; proses ısıtma ve soğutma, buharla sıcak su üretimi, yağ soğutma ve atık ısı geri kazanımı gibi uygulamalarda kullanılır.

Borulu eşanjör mü, plakalı eşanjör mü?

Plakalı eşanjörler aynı ısıl kapasite için daha kompakttır ve genellikle daha yüksek ısı transfer katsayısına sahiptir. Borulu eşanjörler ise daha fazla yer kaplamalarına rağmen sağlam yapıları sayesinde yüksek basınç ve sıcaklıklara, kirli veya partiküllü akışkanlara ve buhar uygulamalarına daha uygundur; bakımları da basittir.

Borulu eşanjör fiyatları nasıl belirlenir?

Fiyat; ısıl kapasite, tasarım basıncı ve sıcaklığı, malzeme ve boyutlara göre değişir. Teknik ekibimiz proses verilerinizi inceleyip ön tasarımı yaptıktan sonra teklif hazırlanır. Fiyat bilgisi için iletişim sayfamızdan bize ulaşabilirsiniz.
