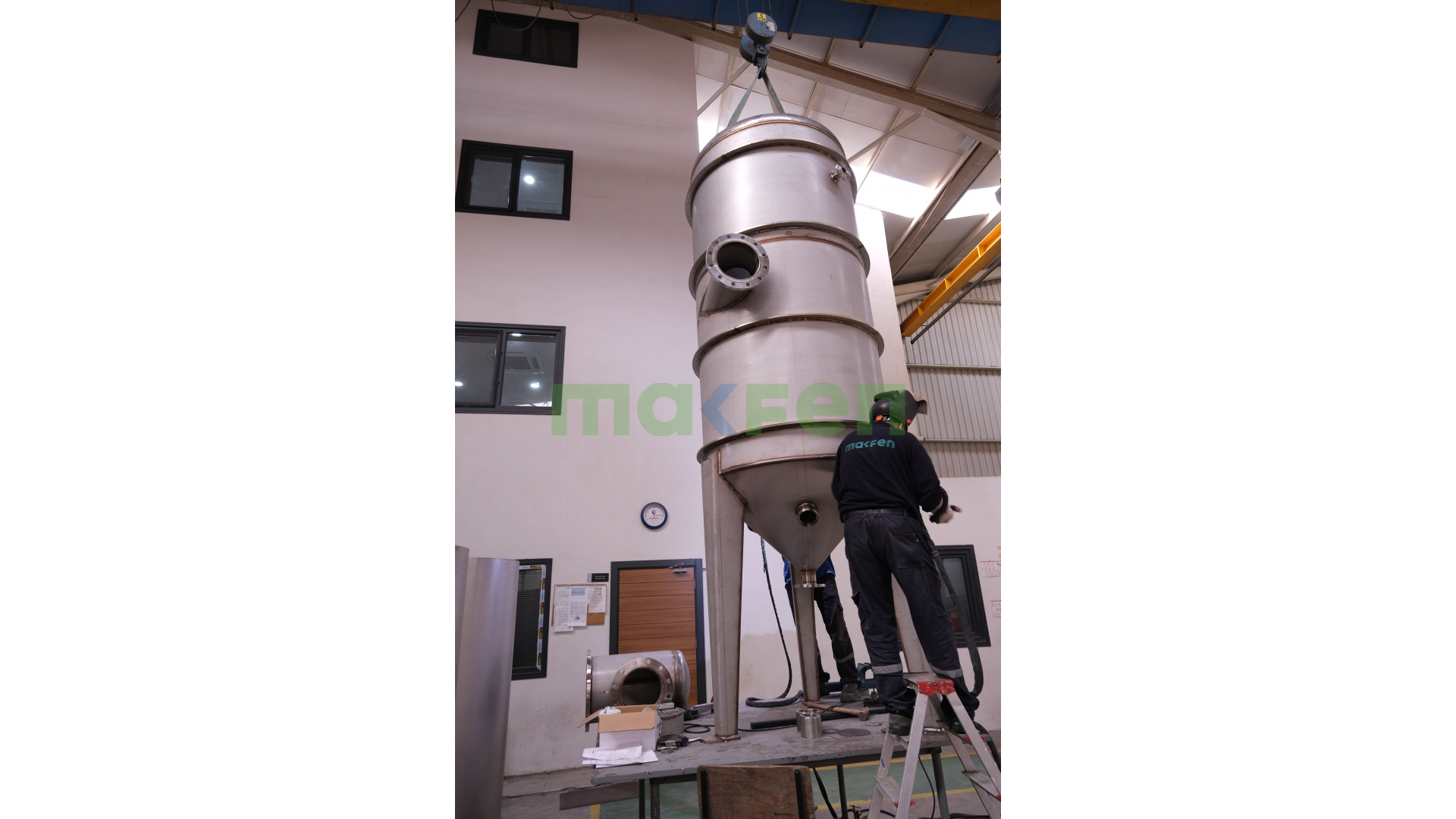

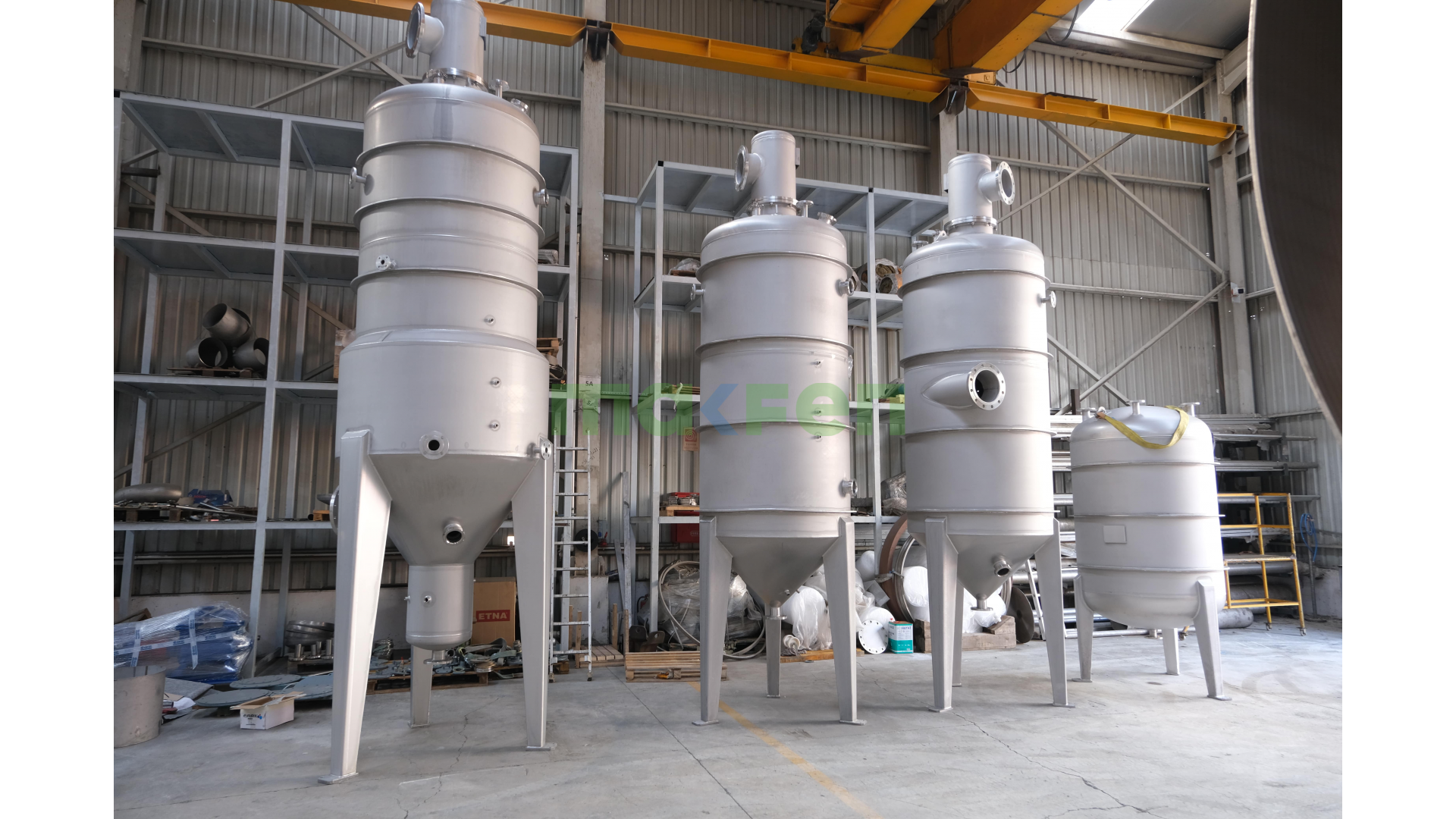

EVAPORATÖR İMALATI

Evaporatörler, bir çözeltideki uçucu bileşeni (çoğunlukla su veya çözücüyü) buharlaştırarak ürünü konsantre eden ya da bileşenleri birbirinden ayıran proses ekipmanlarıdır. Makfen, evaporatör imalatı kapsamında özellikle yüksek viskoziteli ve ısıya duyarlı ürünler için geliştirilen ince film (thin film) evaporatörler üretir.

İnce Film Evaporatör Nedir?

İnce film evaporatör, besleme sıvısının dönen bir rotor yardımıyla ısıtılmış gövde duvarına ince bir film halinde yayıldığı ve uçucu bileşenin bu film üzerinden hızla buharlaştırıldığı sistemdir. Isıtma akışkanı (buhar veya kızgın yağ) gövdeyi saran ceketten dolaşır ve ürünle doğrudan temas etmez; ısı, gövde duvarı üzerinden dolaylı olarak aktarılır. Sistem genellikle vakum altında çalıştırılarak kaynama sıcaklığı düşürülür, buharlaşan bileşen ise kondenserde yoğuşturularak toplanır. İnce film evaporatörlerin en önemli özelliği, klasik yöntemlerle ayrılması zor olan maddeleri ürüne zarar vermeden ayırabilmesidir.

Özellikleri

Pek çok endüstriyel proseste kullanılan ince film evaporatörler temel olarak ısıtma ceketli bir gövde ve bu gövdenin içinde dönen rotordan oluşur; en çok tercih edilen tipi dikey tasarımdır. Ürünün ısıtılmış yüzeyle temas süresinin çok kısa olması ve filmin yüksek türbülansla hareket etmesi, ısıya duyarlı maddelerin bozulmadan işlenmesini sağlar.

Çalışma Şekli

Dikey ince film evaporatörlerde besleme sıvısı, gövdenin üst kısmından ısıtılan yüzeye teğet olacak şekilde girer. Rotor kanatları sıvıyı gövde duvarına yayarak ince bir film oluşturur; kanatların hareketiyle filmde dalgalar ve yüksek türbülanslı bir akış meydana gelir. Bu akış ısı transferini artırır ve ürün filmi spiral bir yol izleyerek ısıtılmış duvar boyunca aşağı iner. Uçucu bileşen buharlaşarak üst kısımdan kondensere yönlendirilirken konsantre ürün gövdenin alt kısmından alınır. Bu sayede ayırma işlemi son derece hızlı gerçekleşir.

Kullanım Alanları

• Gıda ve içecek sanayi
• Kimya sanayi
• İlaç sanayi
• Petrokimya sanayi

Makfen Evaporatörlerinin Özellikleri

• Kullanıcı taleplerine ve proses verilerine uygun tasarım ve imalat
• Ürüne ve çalışma şartlarına uygun malzeme seçimi: AISI 304/316L paslanmaz çelik veya karbon çelik
• Sertifikalı malzeme kullanımı
• Buhar veya kızgın yağ ile ısıtmaya uygun ceketli gövde
• Vakum altında çalışmaya uygun imalat ve sisteme uygun mekanik salmastra
• Frekans invertörü ile rotor devir kontrolü
• İzolasyon ile ısı yalıtımı
• PLC yönetim paneli
• Ex-proof veya uygun IP sınıfında motor
• Malzeme kalitesine uygun polisaj ve boyama işlemleri
• Teknik çizimler, malzeme sertifikaları, test raporları ve kullanım/bakım dokümantasyonu

Evaporatör imalatı hakkında bilgi ve fiyat teklifi almak için iletişim sayfamızdan Makfen ile iletişime geçebilirsiniz.
